Magas hőmérsékletű tömítési lap kiválasztásának útmutatója: Mely anyagok alkalmasak 500°C feletti hőmérsékletre?

1. Bevezetés

1.1 Miért fontos a megfelelő magas hőmérsékletű tömítőlemez kiválasztása?

Szélsőséges üzemi körülmények esetén válassza ki a megfelelőt magas hőmérsékletű tömítőlemez kritikussá válik. A nem megfelelő választás szivárgáshoz, leálláshoz vagy alkatrész meghibásodásához vezethet. Olyan alkalmazásoknál, ahol a hőmérséklet 500°C vagy magasabb, az anyagnak nemcsak a hőnek, hanem az oxidációnak, a kúszásnak és a vegyi hatásnak is ellenállnia kell.

1.2 Áttekintés: mit értünk "500°Cand felett" szolgáltatás alatt

Ebben az útmutatóban az "500°C felett" az ezen a küszöbértéken vagy azon túli folyamatos vagy ciklikus működést jelenti. Sok szabványos tömítőlemez nem működik megbízhatóan ebben a tartományban, ezért a magas hőmérsékletű alkalmazásokhoz, például kipufogórendszerekhez, kazánkarimákhoz, turbinákhoz és más magas hőmérsékletű berendezésekhez való megoldásokra összpontosítunk.

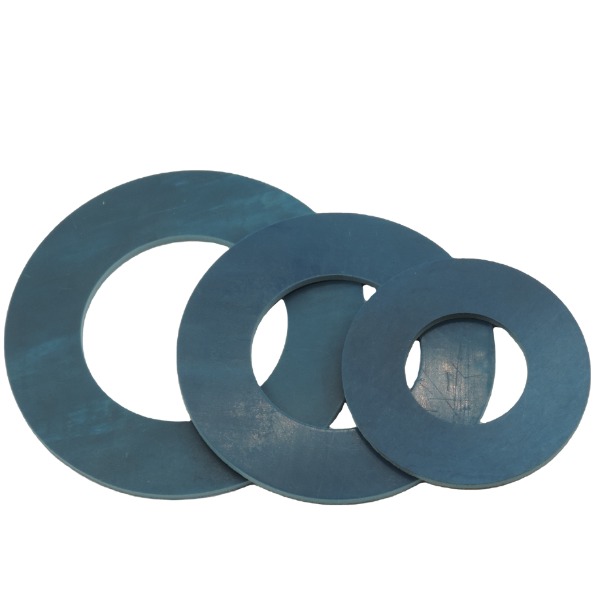

7900/7925/7950 kék sűrített aramid szál/nitril kötőanyag karima tömítés

2. Az extrém hőmérsékletű tömítési alkalmazások követelményeinek megértése

2.1 Hőmérséklet, nyomás és kémiai környezet

• Hőmérséklet: folyamatos kontra tüske körülmények, oxidációs potenciál ~500°C felett.
• Nyomás: a nagyobb nyomás azt jelenti, hogy a tömítés felületeinek meg kell őrizniük a tömítést terhelés és kúszófeszültség alatt.
• Kémiai közeg: gőz, égési gázok, agresszív savak/bázisok kísérhetik a magas hőmérsékletet.

2.2 A karima kialakítása, a csavarok terhelése és a tömítések összenyomási szempontjai

• A megfelelő karimaigazítás és felületkezelés elengedhetetlen az anyagképességek kihasználásához.
• A csavarterhelésnek elegendő tömítési feszültséget kell biztosítania a lemez sérülése nélkül.
• Magas hőmérsékleten a tömítés ellazulhat vagy kúszhat; a karima kialakításának ezt lehetővé kell tennie.

2.3 Tartósság, oxidációval szembeni ellenállás és kúszási viselkedés magas hőmérsékleten

• Egyes anyagok ~600°C feletti oxidáció esetén lebomlanak, hacsak nem alkalmaznak speciális kezelést.
• A kúszás lazítása idővel csökkenti a tömítési feszültséget – elengedhetetlen az alacsony kúszású lap kiválasztása.
• A hosszú távú szolgáltatás nem csak a "hőmérsékletnek megfelelő", hanem a kémiailag stabil anyagok kiválasztását is megköveteli.

3. Általánosan használt tömítőlemezek és alkalmasságuk >500°C-ra

3.1 Rugalmas grafit alapú lapok

A hajlékony grafitlemezek gyakran az első választás a magas hőmérsékletű tömítéshez. Körülbelül 400-450°C-ig működnek oxidáló környezetben, speciális inhibitorokkal pedig ~500°C-ig vagy többig.

3.2 Csillám / filoszilikát alapú lapok

Amikor az üzemi hőmérséklet megközelíti vagy meghaladja az 500°C-ot, a csillám vagy a filoszilikát anyagok életképessé válnak. Egyes lapok meghatározott feltételek mellett ~1200°C-ig terjednek.

3.3 Fémerősítésű, magas hőmérsékletű tömítőlemezek (félfém, fémburkolatú stb.)

A magas hőmérsékletet, nyomást és agresszív közegeket kombináló extrém körülmények között a félfém vagy fémmel megerősített lemezek szerkezeti támogatást nyújtanak magas hőmérsékletű töltőanyagok használatakor. Ideálisak, ha egy egyszerű rugalmas lap nem elegendő.

3.4 Összehasonlító táblázat: anyag és maximális hőmérséklet vs fő jellemzők

A lehetőségek gyors összehasonlításához:

* Folyamatos hőmérsékleti besorolások – a tüskés vagy átmeneti csúcsok eltérhetnek, és további tartalékot igényelhetnek.

4. Hogyan válasszuk ki a magas hőmérsékletű tömítőlemez az Ön alkalmazásához (lépésről lépésre)

4.1 Határozza meg az üzemi feltételeket (hőmérséklet, nyomás, közeg)

• Határozza meg a maximális folyamatos hőmérsékletet, valamint az esetleges átmeneti csúcsokat.
• Határozza meg a belső nyomást, a karima osztályát és a közeget (gőz, gáz, sav stb.).
• Jegyezze fel, hogy van-e oxigén/oxidáló környezet (ez ~600°C felett befolyásolja az anyagválasztást).

4.2 Az anyagi képességek összehangolása (például a magas hőmérsékletű tömítőlemez for 500 °C applications )

Használja a fenti összehasonlító táblázatot, hogy a feltételeket az anyagkorlátokhoz igazítsa. Például, ha a karima felületei 550 °C-on működnek gőzkörnyezetben, akkor a rugalmas grafit önmagában marginális lehet; szükség lehet csillámmal vagy fémmel megerősített lemezre.

4.3 Ellenőrizze a karima és a csavar terhelési viszonyait

• Győződjön meg arról, hogy a karima merevsége, a csavar nyomatéka és a tömítés illeszkedési feszültsége megfelelő a kiválasztott tömítőlaphoz.
• A nem megfelelő karima kialakítás még a magas hőmérsékletű tömítések képességeit is megcáfolhatja.

4.4 Vegye figyelembe a hosszú távú teljesítményt és karbantartást

• Válassza ki a kúszásállóságot, az oxidációs stabilitást, a vegyszerállóságot és az élettartamot.
• Ha **500°C feletti, magas hőmérsékletű azbesztmentes tömítőlemezt** értékel, győződjön meg arról, hogy a kötőanyag, a szálak és az erősítés mind nem azbeszt, és a szolgáltatásra alkalmasak.

4.5 Példa döntési folyamatábra / táblázat ehhez hogyan válasszunk magas hőmérsékletű tömítőlapot 500°C plusz szolgáltatáshoz

5. Esettanulmány / valós alkalmazás cégünk hátteréből

5.1 Cégünk – JiangsuJintaiSealingTechnologyCo., Ltd. – bemutatása és a márkakörnyezet

A 2004-ben alapított és Taixingban, Jiangsu tartományban található cégünk szilárd hírnevet szerzett több éves gyártási tapasztalattal, átfogó minőségirányítási rendszerekkel és kelet-európai, délkelet-ázsiai és afrikai exporttal. Csúcskategóriás tömítőtermék-márkánk alatt a kiváló minőségű tömítési megoldások biztosítására összpontosítunk a szállítmányozás, az energiaipar, a vas- és acélipar, valamint a vegyipar és a gépipar számára.

5.2 Hogyan alkalmazzuk a kiválasztási folyamatot egy 500°C feletti magas hőmérsékletű projektben

Egy energiatermelő kliensnek nemrégiben készült projektjében a karima üzemi hőmérséklete ~550°C volt, a közeg pedig túlhevített gőz volt néhány oxidáló gázzal. A fenti lépésenkénti eljárást alkalmazva egy rozsdamentes acél hordozóval megerősített csillám alapú lapot választottunk, amely biztosítja, hogy a tömítés elbírja a magas hőmérsékletet és nyomást anélkül, hogy kúszna vagy idő előtt meghibásodna.

5.3 Főbb tanulságok és bevált gyakorlatok

• Mindig egyértelműen *előre* adja meg a hőmérsékletet, a nyomást és a közeget.
• A magas hőmérsékletű tömítőlemezek csak annyira jók, mint a karima kialakítása és beépítése.
• Karbantartási és ellenőrzési kérdések: beszerelés után figyelje a kúszás, oxidáció vagy ellazulás jeleit.

6. Karbantartási, telepítési és hosszú távú szervizelési tanácsok

6.1 Beszerelési gyakorlatok magas hőmérsékletű tömítőlemezekhez

• Alaposan tisztítsa meg a karima felületeit; laposságot és párhuzamosságot biztosítanak.
• Használjon megfelelő csavarhúzónyomatékot, és szükség esetén húzza meg újra a hőciklus után.
• Alkalmazzon megfelelő feszültséget a tömítés illesztésére, és kerülje a túlnyomást, amely károsíthatja a magas hőmérsékletű lemezanyagot.

6.2 Felügyelet és ellenőrzés szervizelés közben

• Ellenőrizze a kúszó-kompressziós készletet, a karima szivárgását, a tömítés lazítását.
• Vizsgálja meg szemrevételezéssel (ha lehetséges) vagy monitorozással a hőmérséklet vagy nyomás rendellenes eltéréseit keresve.

6.3 Gyakori hibamódok és azok elkerülése

• Grafitlemez oxidációja, ha a névleges környezeten kívül használják → válasszon csillám alapú oxidáló atmoszférában.
• A szivárgási utakhoz vezető kúszás lazítás → biztosítsa a megfelelő illeszkedési feszültséget és a robusztus karima kialakítást.
• A karima eltolódása vagy egyenetlen csavarterhelés → gondoskodjon a megfelelő beszerelési folyamatokról.

7. GYIK

• Q1: Milyen maximális hőmérsékletet bír el egy tipikus magas hőmérsékletű tömítőlemez?
  A1: Anyagtól függ. Például a rugalmas grafit ~450-500°C-ot képes elviselni oxidáló levegőben; a csillámlapok megfelelő körülmények között akár ~800-1200°C-ot is elbírnak.
• Q2: Használhatok gumi alapú lapot 500°C-os kiszolgáláshoz?
  A2: Általában nem. A gumi/elasztomer lapok jellemzően jóval 300-400°C alatt vannak. Kompozit vagy szervetlen magas hőmérsékletű lapra van szüksége.
• Q3: Mit jelent az „azbesztmentes, 500°C feletti magas hőmérsékletű tömítőlemez”?
  A3: Ez azt jelenti, hogy a lap korszerű szálas vagy szervetlen töltőanyagokat (csillám, filoszilikát, grafit stb.) használ azbeszt nélkül, és 500°C feletti folyamatos üzemre van besorolva. Mindig erősítse meg az adatlapokat és a tanúsítványt.
• 4. kérdés: Fontos-e a karima előkészítése magas hőmérsékletű tömítőlemezek használatakor?
  A4: Igen – még a legjobb lemez is szivárog, ha a karima felületei rosszak, a csavarok nincsenek megfelelően meghúzva, vagy az ülés feszültsége nem elegendő.
• 5. kérdés: Milyen gyakran kell ellenőrizni az 500°C plusz szervizbe helyezett tömítést?
  A5: Az alkalmazástól függ, de a kezdeti hőciklusok után rendszeres ellenőrzés, valamint a kúszás vagy a kompressziós rendszer időszakos ellenőrzése javasolt. Rendellenes események (túlmelegedés, nyomásugrások) esetén azonnali ellenőrzés indokolt.

8. Következtetés

A jobb kiválasztása magas hőmérsékletű tömítőlemez (és különösen a megfelelő változat, amikor szüksége van a magas hőmérsékletű tömítőlemez material selection guide 500°C ) egy többtényezős folyamat, amely magában foglalja a hőmérsékletet, a nyomást, a közeget, a karimás tervezést és beépítést. A fenti lépések szisztematikus követésével és a megfelelő anyag kiválasztásával (például egy azbesztmentes magas hőmérsékletű tömítőlemez 500°C felett vagy extrém kiszolgálásra szabott lap) megbízható tömítési teljesítményt és hosszú berendezés élettartamot biztosíthat. Tapasztalt gyártóként/exportőrként átfogó minőségbiztosítási rendszerekkel és globális projektben való részvétellel, mi, a JiangsuJintaiSealingTechnologyCo., Ltd., örömmel üdvözöljük a lehetőségeket, hogy segítsünk a magas hőmérsékletű tömítési kihívásokban.
